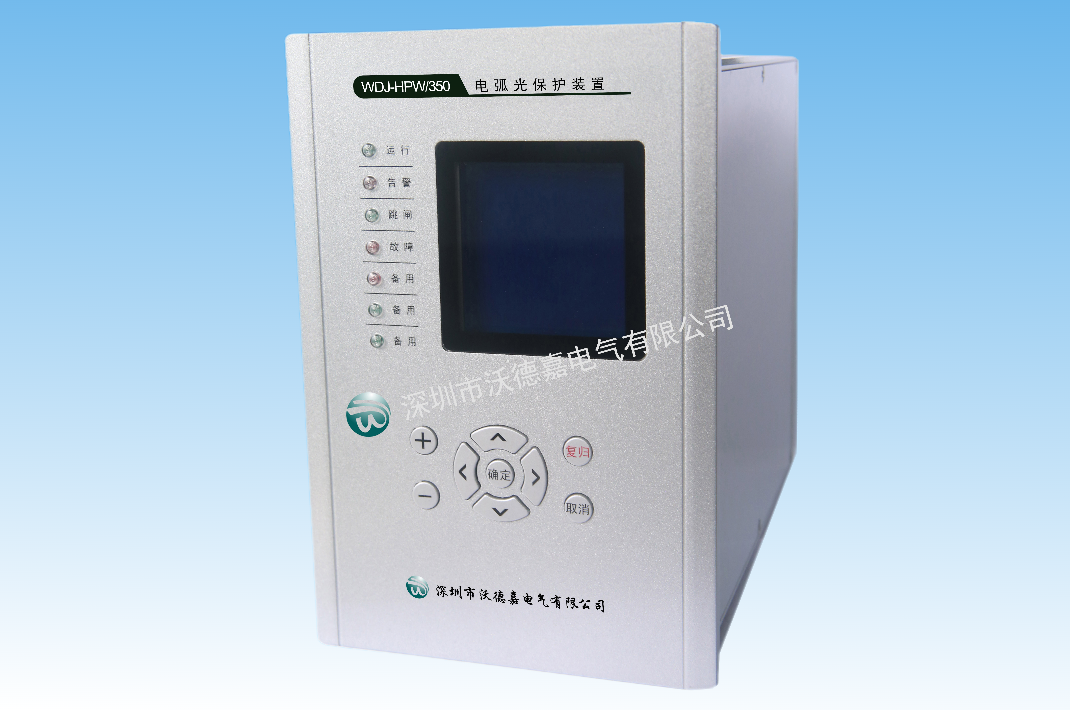

WDJ-HPW系列电弧光保护测控装置

在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。
      WDJ-HPW系列电弧光保护测控装置是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。
功能特点：
■动作迅速可靠：采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。
■全数字化设计：AZ-EAP智能弧光保护装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
■保护原理简单、合理：根据弧光产生时的特点，AZ-EAP智能弧光保护装置装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
■强大的电气性能：故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。AZ-EAP智能弧光保护装置装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
■故障信息记录全面：在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。
■多种辅助保护功能：主控单元不但有弧光保护，还有过流保护，接地保护、断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。
