WDJ-BZDW壁挂式直流电源系统

WDJ-BZDW壁挂式直流电源系统

专为小容量系统而设计,一体化结构,适用于小型开闭所、10KV小型用户站及箱式变电站使用。

系统特点

WDJ-BZDW壁挂电源是我公司专为小容量系统而设计;系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择. 适合构成38AH/220V、65AH/110V、100AH/48V系统以下的系统,适用于小型开闭所、小型用户站及箱式变电站。


功能特性
■  适合构成38AH(220V系统)、65AH(110V系统)或者100AH(48V系统)以下的系统。
■  监控单元、充电模块和降压模块均采用带电热插拔技术,安装维护方便。
■  降压模块具有自动硅链降压功能,最大电流2.5A,冲击电流30A/0.5S。
■ 主监控采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、参数显示、参数校准、故障报警指示。
■ 主监实现对电池电压、控母电压,控母电流、电池充放电电流及模块状态监测;系统主监控具有电池自动管理功能。
■ 挂墙式安装,占用空间小、经济性好。根据要求,系统可配置壁挂电源箱、壁挂电池箱、壁挂信号箱。
■ 提供2路单相交流输入或PT100输入;PT供电时系统自动限制输出功率,输出电流1.0A。
■ 系统可以根据需求配置逆变模块,满足事故照明系统的需要。
■ 选配信号箱提供20路事故和报警信号输入,事故信号数量可选择,具有事故和故障两种声报警和信号复归功能。
■ 提供RS232/RS485“四遥”通讯接口,有RTU、CDT、MODBUS三种通讯规约选择,实现与电站自动化系统连接。

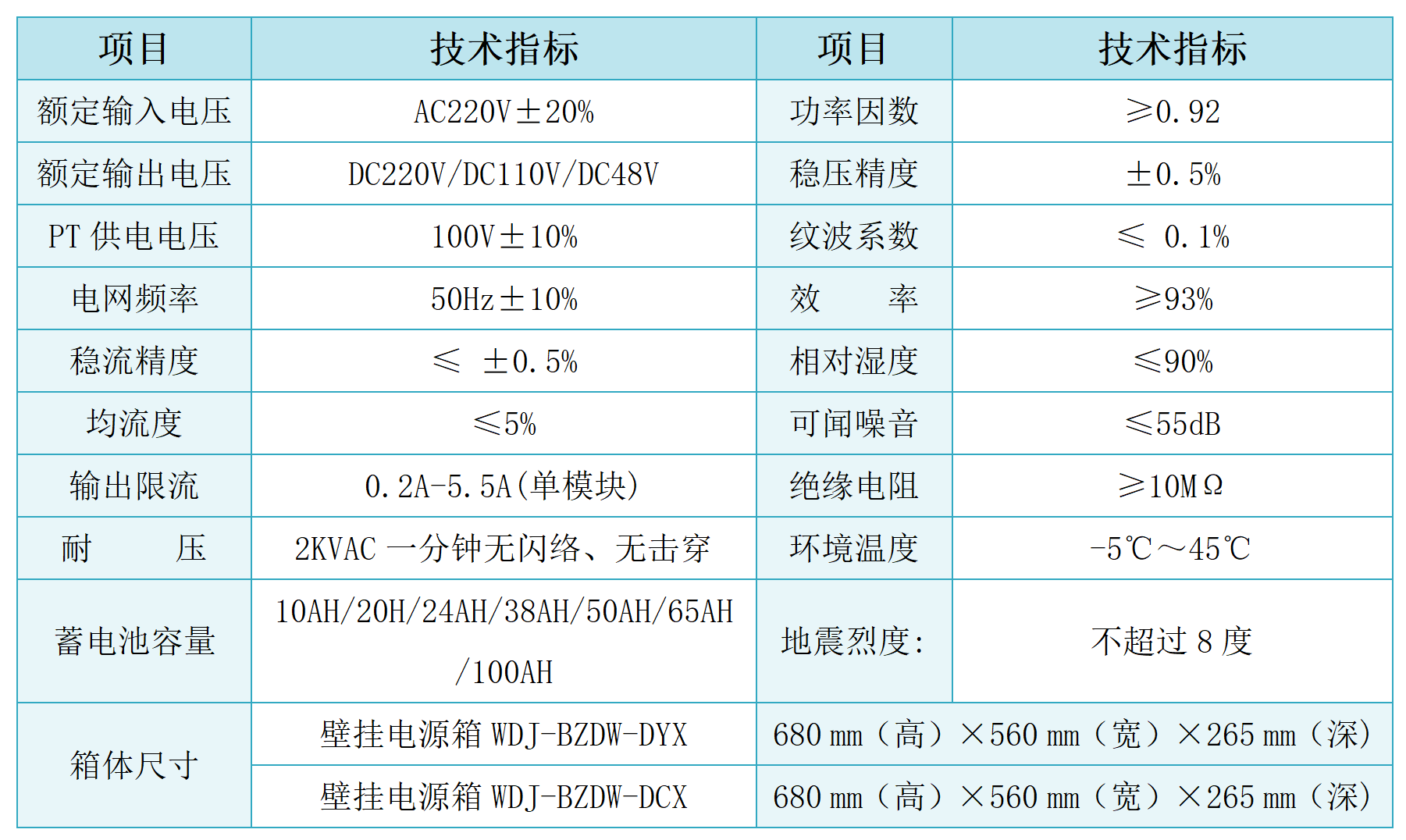

技术参数
