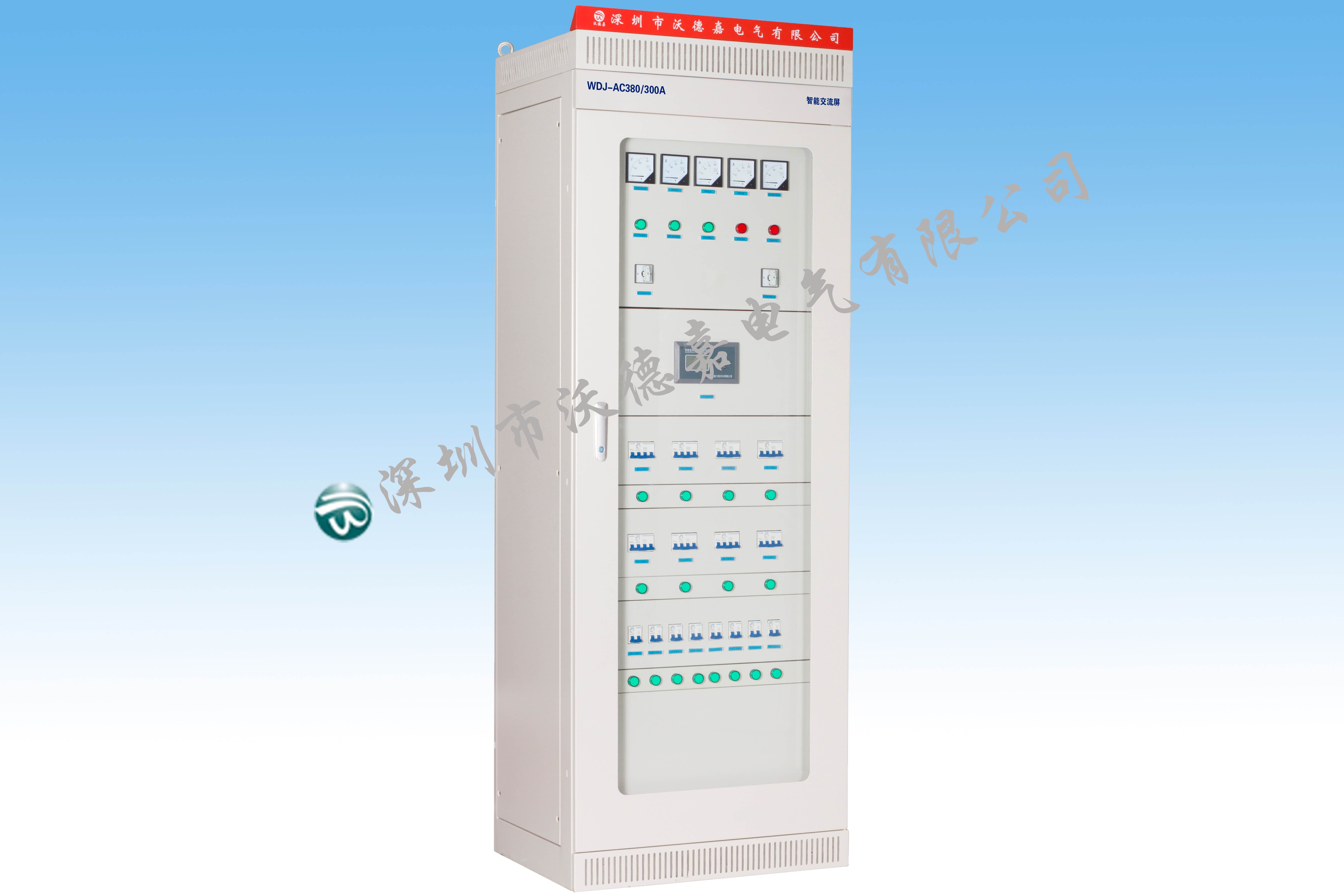

WDJ-AC380系列智能型交流屏

WDJ-AC380系列智能型交流屏采用ATS自动转换开关和智能监测控制技术，是集开关与逻辑控制于一体，切换可靠性更高、功能更完善的双交流电源切换类产品，不仅实现了电气和机械双闭锁，从根本上保证了电源的安全可靠切换，还可方便地实现多电量的集中监测，并可根据用户需要接入远程监控系统。具有技术先进、性能完善、安全可靠、自动化程度高、外形美观、操作方便、使用范围广等显著特点, 是新一代全面取代传统交流接触器、断路器构成的双电源切换方式的高新技术产品。该产品适用于变电站、发电厂、通信机房、高层楼宇、银行、医院、煤矿、船舶、工业流水线、化工、冶金、人防和军事设施等高供电可靠性要求、实行无人值班的重要用电场所。

功能特性

■ 额定输出电流总容量和输出回路总数可根据用户要求设置；设有自动/手动状态切换，在手动方式下，可强制切换。

■ 双电源切换采用PC级ATS 开关，微机监控装置可同时监控两台ATS开关，对CB级及CC级ATS开关同样适用。

■ 全汉化的操作界面，母线系统负荷出线真正模块化；结构紧凑，安全美观，操作简单，维护方便。

■ 两路电源自动互投，保证不间断供电；用户可自主改变主供电源和备用电源，同时具备远方遥控投切功能。

■ 系统设有多种工作模式可供用户选择，智能控制器带有电气闭锁功能，确保任何情况下，两路电源不至于碰撞。

■ 采集和显示两路交流输入三相电压、三相电流、频率、功率、有功、无功、电度等参数， 具有过压、欠压、缺相、过载、零序过流等检测告警功能。

■ 系统带有RS485通讯接口，实现对交流进线电源的测量、记录、监视和控制等功能，满足变电站综合自动化系统的要求。
