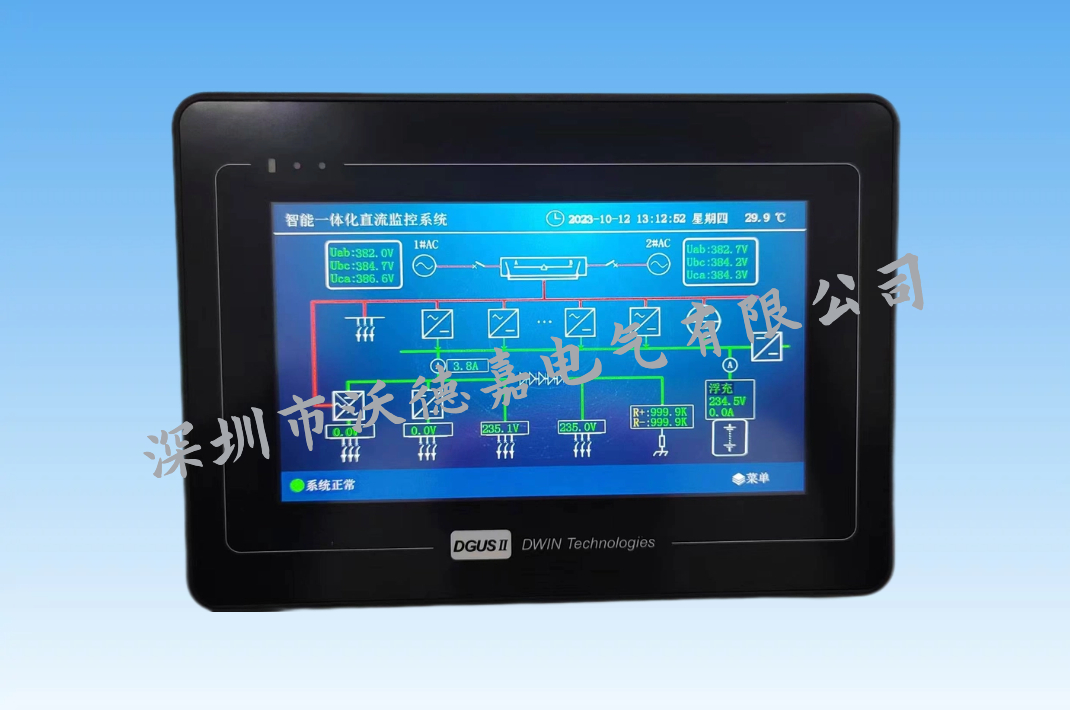

WDJ-FC系列智能交流窜入直流告警警装置

■装置采用集成度高，抗干扰能力强主控芯片，运行速度快，功耗低。

■装置操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出，

可记录500条以上的事故报警信息。

■装置完成绝缘预警或告警功能，交流窜入及支路选线检测，直流母线互窜及支路选线检测，开关量跳闸及状态检测。

■装置完成馈出支路电流检测等各类数据采集、显示、故障告警。具有装置故障、综合故障、绝缘告警、绝缘预警、

交流窜入及直流互窜6类故障输出结点。

■装置后台通信支持CAN和RS485两种通信方式，支持IRIG-B码对时接口。

工作原理

交流窜入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，

并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息。
