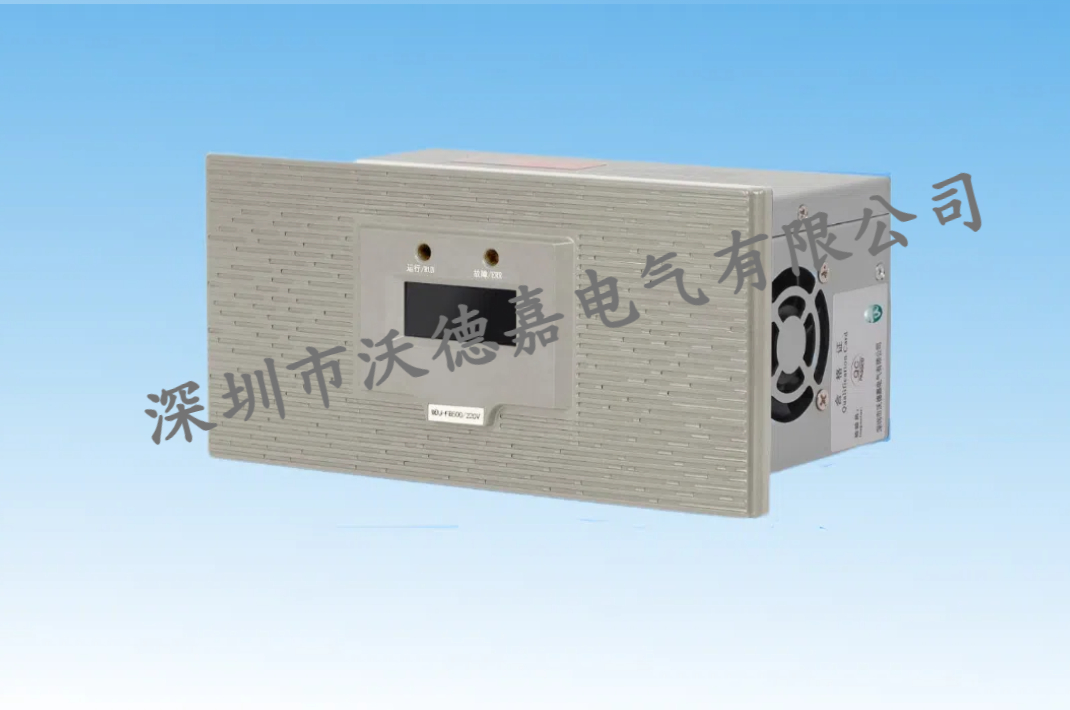

WDJ-FB500系列经济型分布式操作电源

WDJ-FB500系列经济型分布式操作电源

WDJ-FB500系列经济型智能配网直流电源应用于开闭所、环网柜和箱式变电站等场所。为一次开关设备(真空断路器、真空接触器、负荷开关等)以及二次控制、保护和信号回路(如微机保护、远程控制单元RTU、负荷控制装置、指示灯、模拟指示器、智能仪表等)提供可靠的直流电源。

系统特点

■电压输入范围宽(86~265V),电网适应能力强,灵活适用于PT及市电供电。

■电源转换:交流正常时,电源对电池充电并对常规输出供电,在储能操作时电池补充输出供电。交流停电时,输出全部由电池供电。

■电池自动管理:常规充电:正常状态下电池处于浮充状态;电池放电后先恒流充电,当充电电压达到均充电压转为恒压充电,

当充电电流小于0.4A自动计时3小时转换为浮充。

■定期均充保护:30~180天自动进行维护性均充,当均充时间超过18小时,强制转浮充。

■告警类型:交流欠压、输出过欠压、电池过欠压、过温保护;输出有一对常开干接点,正常工作时,继电器正常吸合,故障时断开。

■电池放电维护:系统可以对蓄电池自动本地或远程控制放电维护,利用运行负载对蓄电池放电,外部不用接任何负载;

放电过程中如果交流电中断系统自动停止放电。


工作原理

能量转换:WDJ-FB600系列分布式操作电源主要包含电池恒流恒压充电电路,DC/DC变换电路和控制与显示电路;在有外电情况下,

由交流输入提供能量给电池充电,并同时提供能量给长期运行的负载;在储能及分合闸操作时,更多的瞬时负载能量需求由电池提供;

在交流输入失电时,由电池提供全部能量给输出。

自动管理:WDJ-FB600系列分布式操作电源按照周期性均充和停电后来电均充两种方式对电池的充电进行管理。“周期性均充方式”是指

电源内部设定的周期和均充的时间自动定期对电池均充;“停电后来电均充方式”是指在交流停电的情况下,当电池放电达到一定程度后,

交流电又恢复正常,此时系统自动对电池组进行充电管理控制。

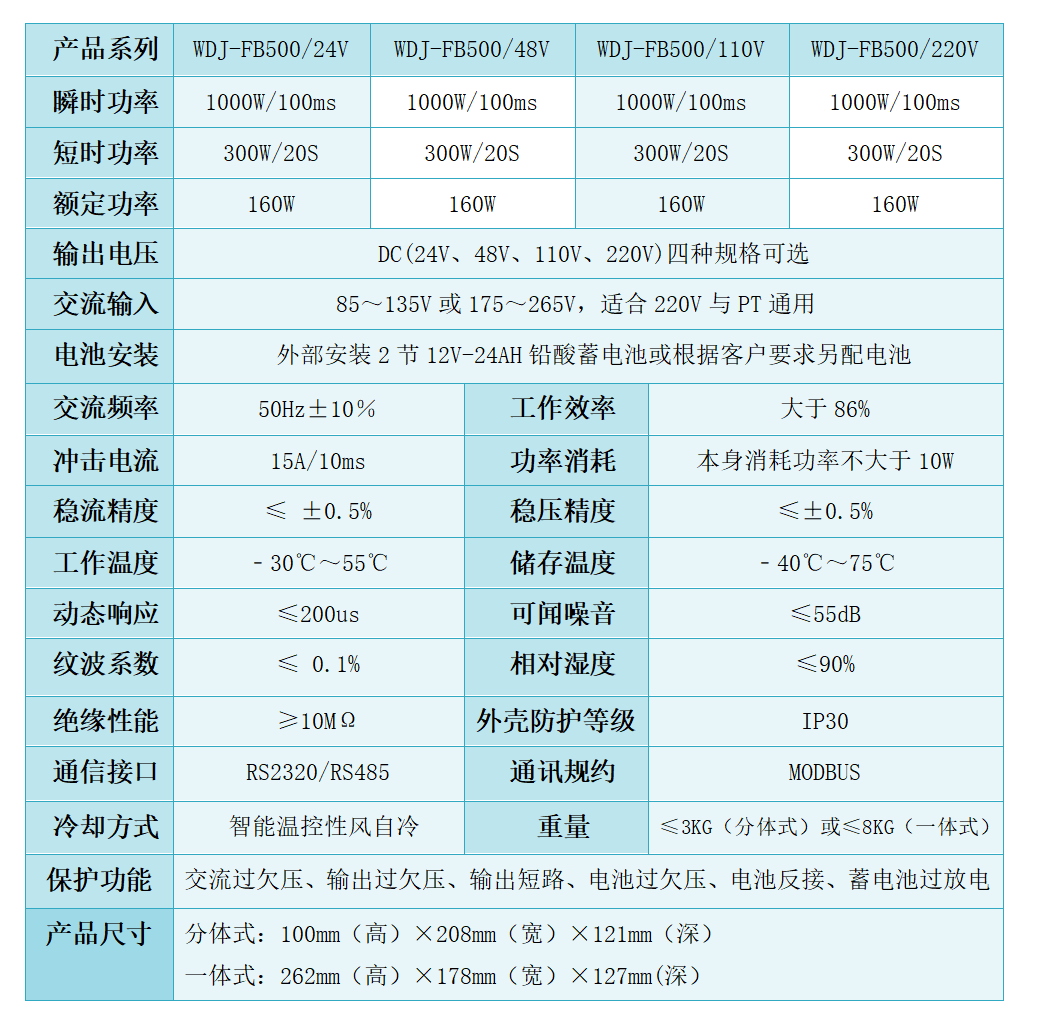

技术参数
