WDJ监控单元系列

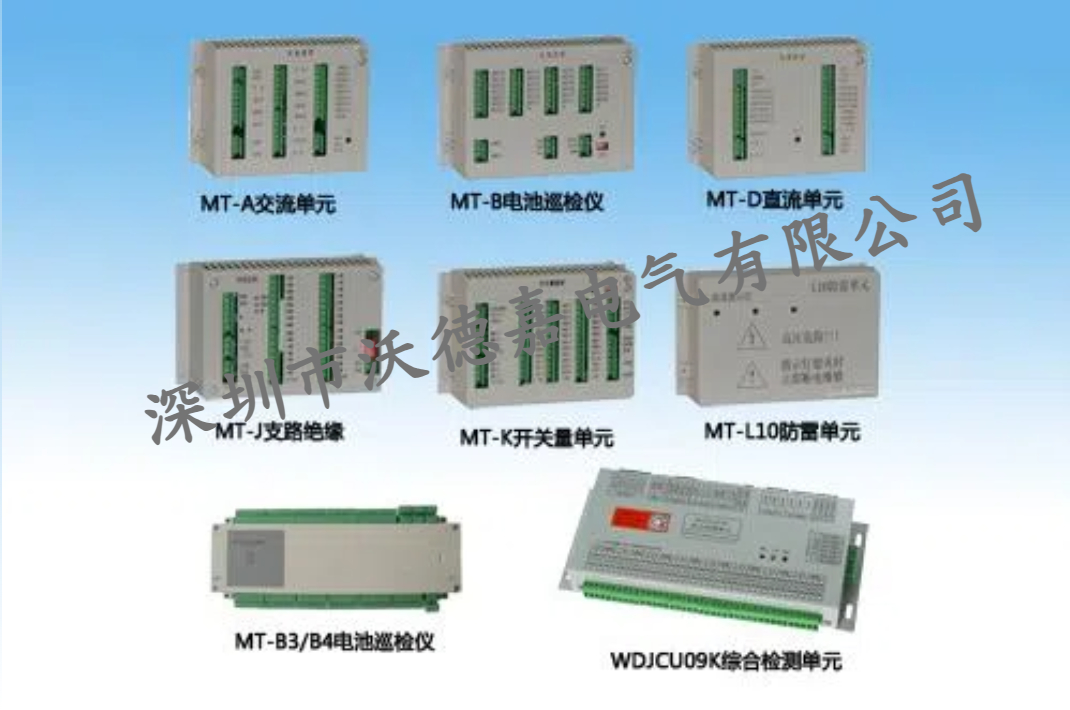

WDJ系列监控单元采用8位CPU设计，由交流监控单元、直流监控单元、开关量监控单元、电池巡检单元、绝缘监测单元、防雷单元等基础监控单元构成，用微处理器控制，模块化结构，配置十分灵活，通过主监控系统，对交流、直流、扩展量的各种模拟量，各种开关量信号采集并上传主监控进行分析处理，具有声光告警信息；并且能与艾默生各系列整流模块、主监控系统能够无障碍互为通用。

功能特性
■ 交流监控单元：测量两路三相交流输入电压、一路电流；根据交流电压的状态自动切换两路交流接触器，测量两路交流接触器的状态、防雷状态、五路交流空开状态；通过RS485通信总线与系统的主监控完成数据交换。
■ 直流监控单元：测量两段母线/电池的电压与电流、环境温度、三个0～500VDC模拟量数据，起系数可设置；通过RS485通信总线与系统的主监控模块进行通信。
■ 开关量监控单元：测量40路开关量状态及7对干结点输出；开关量状态可通过设SW1拔码开关位置来选择常开或常闭输入两种结点，但要求所有状态量采用统一的输入方式；通过RS485通信总线与系统的主监控完成数据交换。
■ 电池巡检单元：有多种规格电池巡检单元可供选配，负责采集一组或两组环境温度、可选择采集24节/56节/111节单体电池电压；通过RS485通信总线与系统的主监控完成数据交换。
■ 绝缘监测单元：有多种规格绝缘监测单元可供选配，可选择30个/62个支路的绝缘状况监测，测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给主监控；通过RS485通信总线与系统的主监控完成数据交换。
■ 防雷器：适用于230/380V供电线路的D级防雷装置，功能完善，可有效实现各相线（L1、L2、L3）和地（PE）间的共模防护，以及相线间的差模防护；安全性高，具有短路失效和故障告警功能。
■ 绝缘闪光装置：测量正负母线对地绝缘电阻，当有监测到母线绝缘不良时，母线绝缘下降时指示母线接地情况，发出警告信号；绝缘闪光继电器内部还集成有闪光继电器，适用于110V、220V两种系统。
