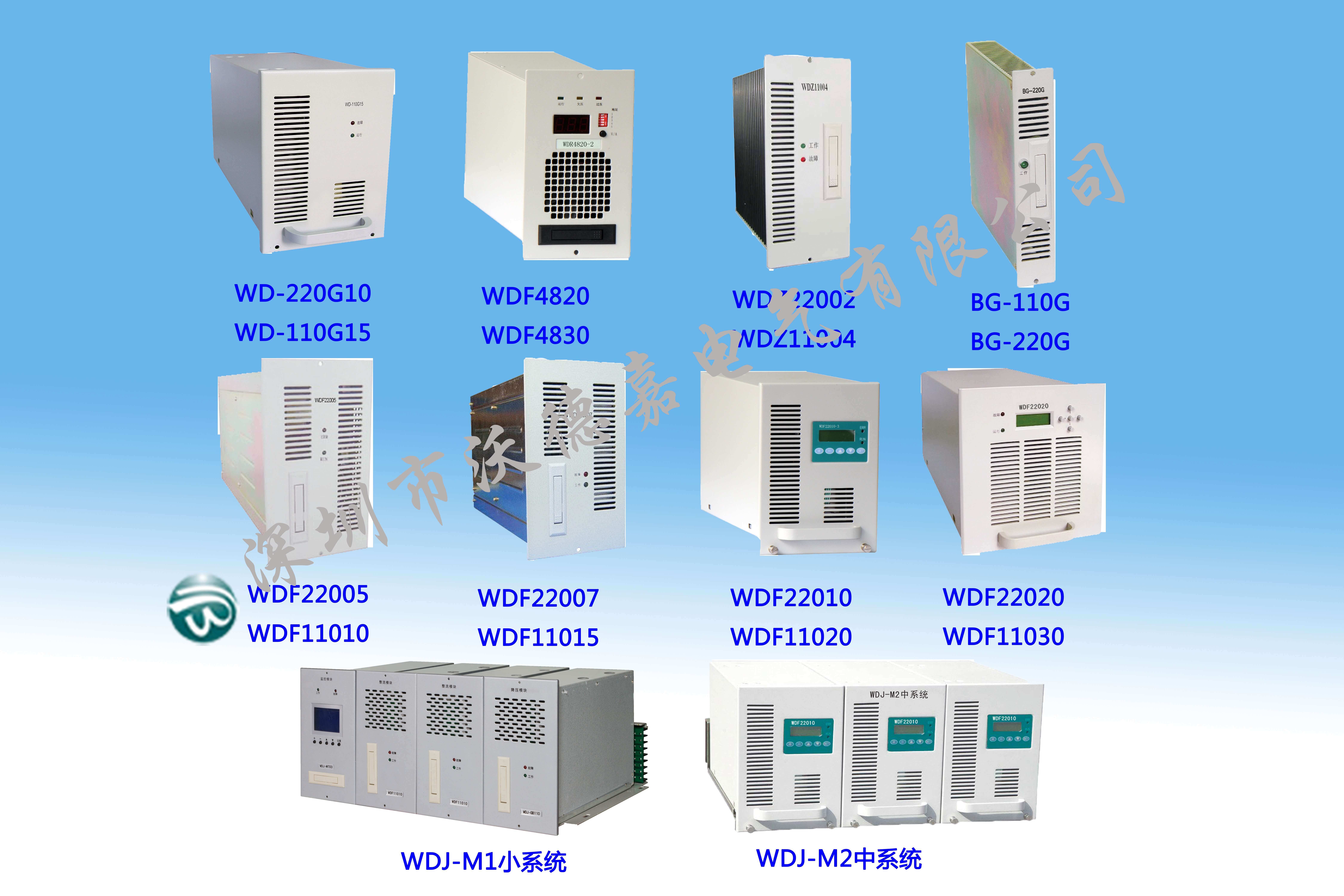

WDF电力整流模块系列（老款）

电力整流模块系列包括整流模块、降压模块、通讯模块三大类型。所有模块均采用边缘谐振软开关技术，具有稳压精度高、动态响应快的特点。可带电插拔，模块与模块之间采用隔离设计，防止模块间相互影响；模块内部自带CUP，全智能控制，可实现单机或多机并联；模块间的均流采用了低差自主均流技术，可自主、主控或受控运行；此外，模块内部还内置EEPROM大大提高了模块的性能，使系统维护变得安全、简单、高效。

功能特性
■ 输入电压工作范围宽：304VAC～456VAC；能适应恶劣的电网。
■ 内置CPU及自带LED显示，人机界面友好, 脱离主监控后能独立操作及控制。
■ 采用先进的LLC谐振高频软开关技术，效率高，功率密度高，电磁兼容性好。
■ 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等。
■ 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏。
■ 风机采用温度联合电流控制调速，噪音小，可靠性高。
■ 内置防反接保护，支持带电热拔插, 在线维护，方便快捷。
■ 软件校准技术：模块内部没有电位器，全数字控制。
■ 自主均流技术，可多台模块并机工作，均流偏差小于3%。
■ 具有四遥功能，可遥控模块的开/关机、均/浮充电压转换。
■ 可实现电压测量、电流测量、输出电压控制参数的校准。

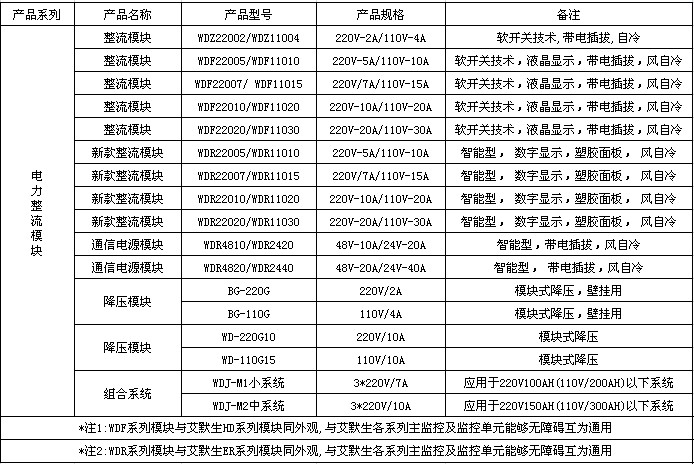

规格型号

WDZ22002/WDZ22003/WDZ22005/WDZ22007/WDZ22010/WDF22005/WDF22007/WDF22010/WDF22015/WDF22020/

WDR22005/WDR22007/WDR22010/WDR22020/BG220G/WD220G/WDZ11004/WDZ11010/WDZ11015/WDZ11020/WDF11004/

WDF11005/WDF11010/WDF11020/WDF11030/WDR11005/WDR11010/WDR11020/WDR11030/WDR11040/BG-110G/WD-110G
