新疆天富热电天河2*660MW机组供热改造项目 （石河子城区供热热网首站110kV升压站工程）

项目概况：
     （一）本期工程建设1座110kV升压站，本期新建2台升压变，预留1台主变的位置，最终为3台升压变，抽头电压：121±2×2.5%/10.5kV，阻抗电压暂定：Uk%=14，按功率因数0.8计算
     （二）本期新建的1台70MW双背压单抽汽轮发电机组（#5机）和1台7MW背压发电机组（#7机）出口电压均采用10.5kV，均采用发电机——变压器组接线方式，经主变升压后，接入110kV侧母线。
     （三）升压站110kV侧电气主接线本、远期均采用双母线接线，本远期出线暂按2回考虑，
     （四）高压厂用电电压采用6kV，设#5机组6kV工作段、#6机组6kV工作段，采用单母线接线，该母线各经由1台10/6kV厂高变供电，热网首站高压电动机分别接于两段母线上。设置6kV厂用备用段，备用电源经启备变（由#7主变兼）引自110kV配电装置，备用电源采用自动投入方式。
#5机系统概况：
      本工程#5、#6机及升压站全厂直流动力负荷和控制负荷统一设置直流电源供电。业主原有蓄电池组2套，直流系统电源采用阀控式密封贫液蓄电池组，容量为1200AH，充电装置3套，容量300A，接线为2电3充，每组蓄电池及其充电装置分别接入对应母线段，第3套充电装置经电气切换对2组蓄电池充电。
      本工程#5机直流系统电池及充电装置利旧，利用原有1电1充，远期#6机投运考虑最终2电3充，直流馈线柜及直流分电柜由投标方提供，投标方负责直流系统全部改造。
#7机系统概况：
      #7机组新设1套控制负荷和动力负荷合并供电的直流系统，系统电压220V，包括1组容量200Ah阀控式密封铅酸蓄电池组，1套额定电流40A高频开关充电装置及相关直流柜等。直流系统采用单母线接线。
项目背景：

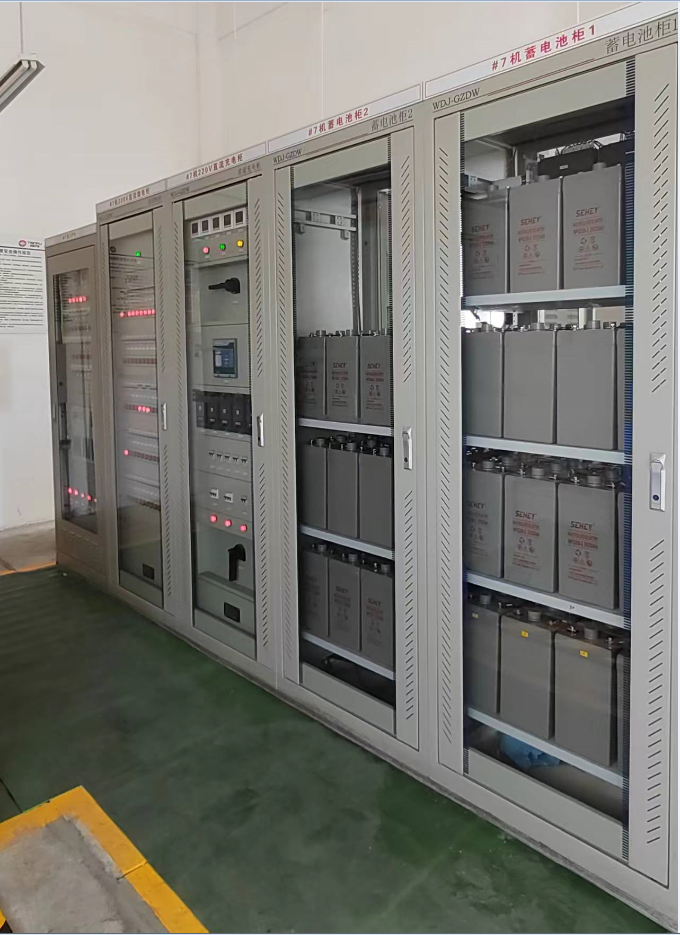

      本项目WDJ-GDYT-交直流一体化电源系统为单电单充系统，，配置为充电柜1面，馈电柜2面，分电柜3面，UPS电源事故照明切换柜1面，蓄电池柜2面，蓄电池放电仪1台，共9面柜；已于22年5月中正式通过现场验收并通电运行。此次深圳沃德嘉系列交直流电源系统是继多年来的又一次与天富热电的合作配套，天富热电多年来多次使用沃德嘉交直流电源产品至今均运行状况良好，稳定可靠；为用户在生产过程中节能降耗、提高生产、工作效率和经济效益起到了重要作用。
